Digital gesteuerter Vorverstärker

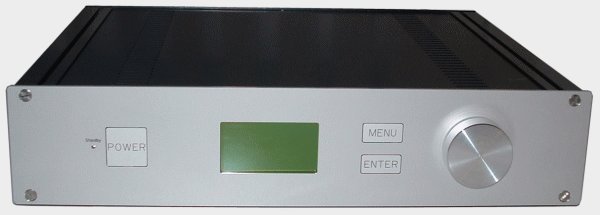

Digital gesteuerter Vorverstärker

Ich arbeite schon eine ganze Weile an einem digital gesteuerten Vorverstärker. Die wichtigsten Features sind:

  • Steuerung durch einen 80C552-Microcontroller
  • 8 Eingänge, die unabhängig voneinander für Line-Out und Tape-Out selektiert werden können
  • Regelverstärker mit Fader und 5-Band-Equalizer
  • Bedienung über Tasten, Winkelencoder und graphisches LC-Display
  • DCF-Eingang, für die Weckerradiofunktion
  • RC5-Eingang, zur Bedienung per Fernbedienung
  • Geschalteter Netzausgang zum Anschließen der Endstufe und anderen Komponenten
  • RS232-Schnittstelle zur Ansteuerung per PC

Bedienung des Verstärkers

Die Bedienung des Verstärkers sollte so einfach und intuitiv wie möglich gestaltet werden. Aus diesen Gründen kann man alle Funktionen des Verstärkers über 2 Tasten und einem Winkelencoder einstellen, wobei man den großen Drehknopf am Drehencoder auch eindrücken kann. Die Basisfunktion des Verstärkers, das regeln der Lautstärke, kann man mit dem großen Drehknopf einstellen. Drückt man den Drehknopf ein Mal, dann kann man einer der acht Eingänge auswählen für den Line-Out, drückt man noch mal, dann den Tape-Out. Alle weiteren Funktionen (Equalizer, Weckerradio, usw.) werden über Menüs auf das graphische LC-Display eingestellt.

Und es funktioniert :-) (01.03.2004)

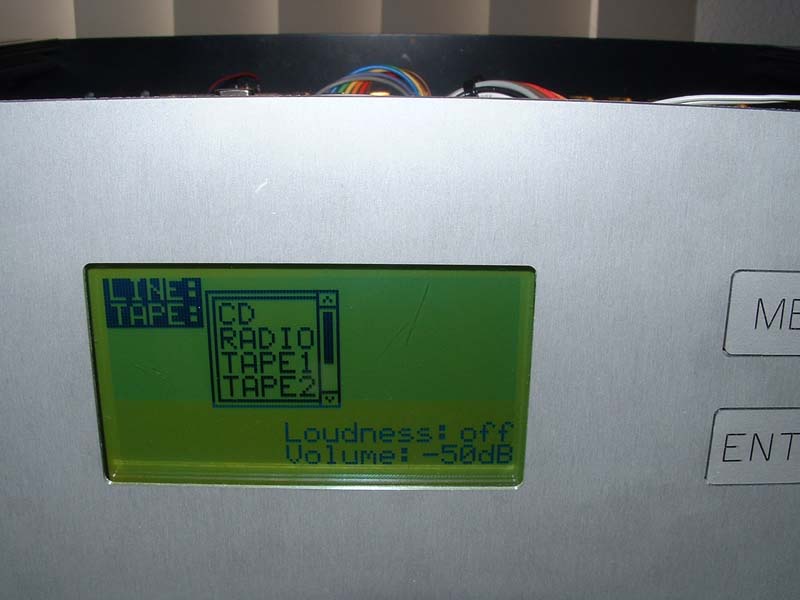

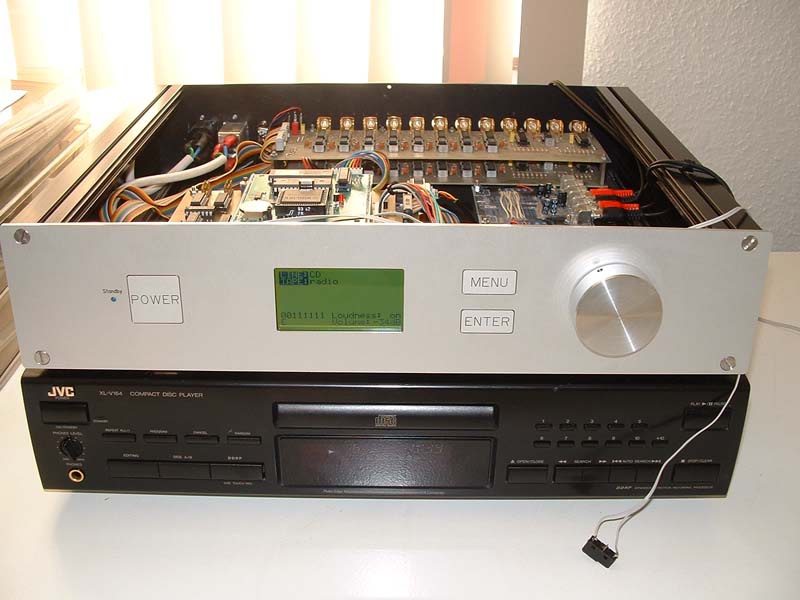

Die folgenden beiden Bilder zeigen den (teilweise) funktionierenden Verstärker. Tastatur, Display und I2C-Bus funktionieren. Ich kann jetzt schon die Lautstärke mit dem Drehknopfs einstellen :-)

Funktionierender Verstäker
Funktionierender Verstäker
