Mainboard
Schaltplan
Platine

Platine

Diese Schaltung habe ich als einseitige Platine aufgebaut, wie man auf den folgenden Bildern sehen kann. Zu dieser Platine können die Unterseite, die Komponentenunter- und die Komponentenoberseite geladen werden.

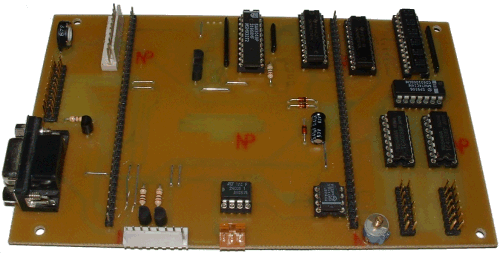

Mainboard top

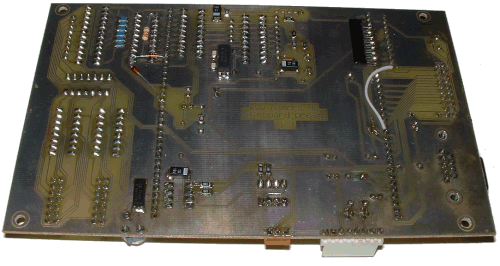

Mainboard top

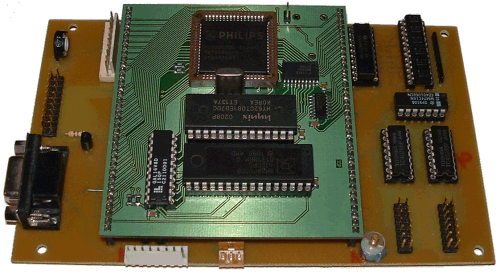

Mainboard top

Die auf den Fotos gezeigte Platine hatte noch ein paar Fehler, die mit Drahtbrücken un dzusätzliche Bauteile korrigiert wurden. Diese Änderungen sind in den obigen Schalt- und Platinenplänen schon eingearbeitet.
