Ätzen

Nach den Vorbereitungen kommen wir jetzt zum Höhepunkt der Platinenherstellung: es wird geätzt! Man kann einfach Säure (Eisen-3-Chlorid oder Seno Feinätzkristall) in eine Schüssel gießen und so seine Platine ätzen. Da dieses Verfahren für Platinen mit feinen Strukturen nicht geeignet ist (wegen der Unterätzung), habe ich mir eine Sprüh-Ätz-Maschine gekauft. Dieses Gerät hat in der Mitte einen Stab, der beim Rotieren die Säure hochsaugt und durch Löcher gegen die Platine schleudert. Auf diese Weise wird der Ätzvorgang beschleunigt und liegt die Platine nicht in der Säure beim Ätzen, was beides zu einer geringen Unterätzung beiträgt.

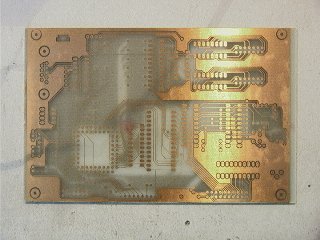

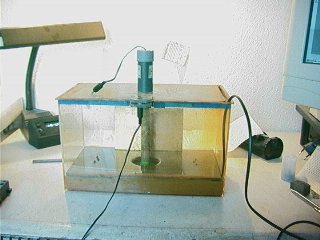

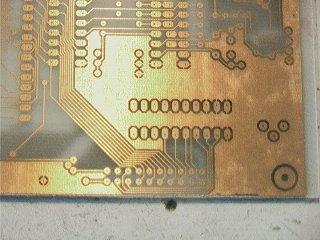

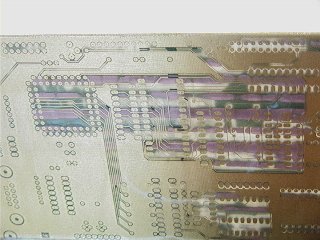

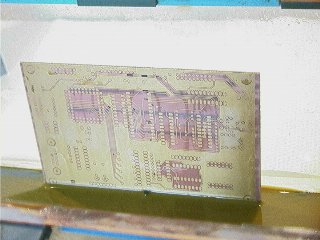

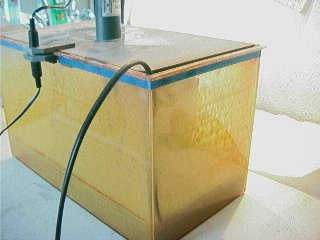

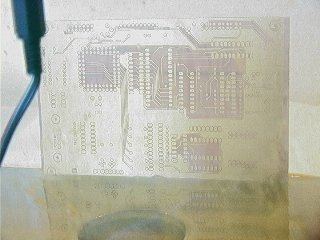

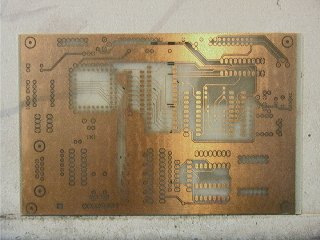

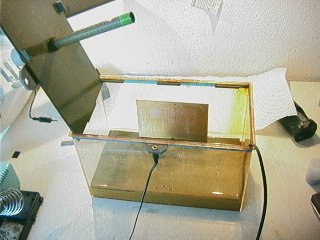

In den ersten drei Bildern kann man sehen, wie die Ätzmaschine aussieht (das dritte Bild zeigt die Maschine in Aktion!), die anderen Bilder zeigen die Platine während des Ätzvorgangs. In den drei nachfolgenden Bilder sieht man die Platine wie sie nach dem Ätzen aussieht.

Natürlich ist es auch gut, bei der Arbeit Unterstützung zu bekommen :-)
