Sideboard
Fuß
Seitenteile
Deckel
Türen/Schubladen
Böden/Lackierung

Unterseite

Fuß

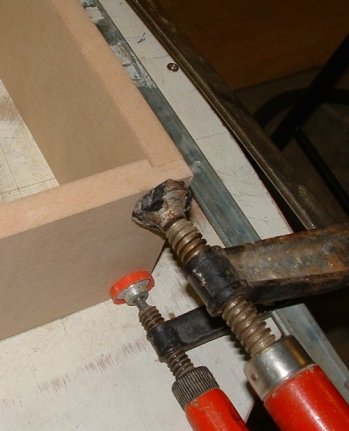

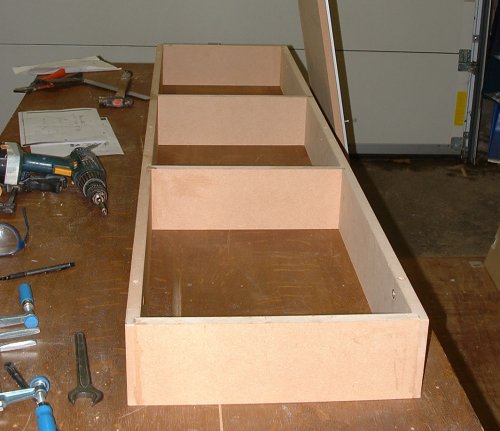

Das Sideboard steht auf einem Fuß der nach allen Seiten etwa 5 cm kleiner ist als die Bodenplatte. Dadurch sieht man den Fuß nicht und scheint es alsob der Schank aufgehägt ist. Der Fuß besteht aus zwei langen Brettern, die mit vier Querstreben verbunden sind. Wie man auf dem unteren Bild sehen kann, sind die langen Brettern eingefräst und wurden mit den Querstreben verklebt.

Fuß des Sideboards

Fuß des Sideboards

Bodenplatte

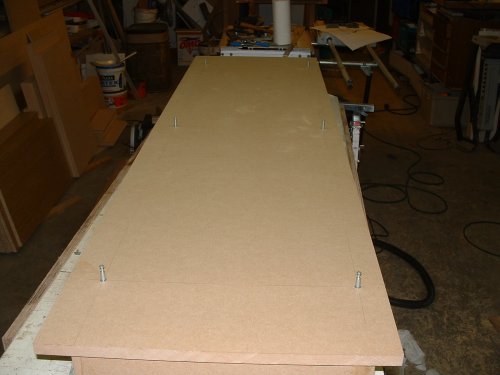

Die Bodenplatte besteht, genau wie der ganze Schrank, aus 18 mm MDF. Sie ist an 6 Punkten mit dem Fuß verbunden. Die folgenden Bilder zeigen die Unterseite der Bodenplatte und die Verbinder, mit denen die Bodenplatte mit dem Fuß verbunden ist. Die Verbinder sind aus der Minifix-Reihe von Häfele. Die Verbindungsbolzen sind in einem passende Plastikstopfen geschraubt, der in eine Bohrung in der Platte geschlagen wurde. Die Verbindergehäuse (die runden Teile) werden in sechs passende Löcher im Fuß eingelassen und angezogen nachdem Fuß und Bodenplatte zusammengesetzt werden.

Fuß des Sideboards

Verbinder

Auf dem Bild unten sieht man die Bodenplatte von der anderen Seite, nachdem sie auf dem Fuß geschraubt wurde. Die eingefräste Nut, die links auf dem Bild erkennbar ist, ist für die Rückwände, die so nicht mehr verschraubt werden müssen.

Fuß und Bodenplatte zusammengebaut
