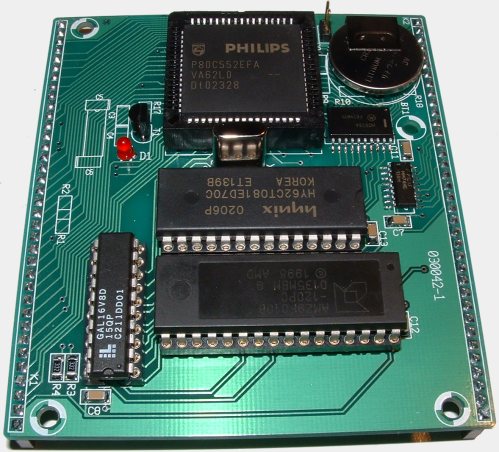

80552 Microcontrollerboard

Microcontrollerboard

Für meinen Vorverstärker habe ich ein Microcontrollerboard entwickelt, das auch für andere Projekte genutzt werden kann. Die wichtigste Eigenschaft ist das man den Programmspeicher (FLASH) über die serielle Schnittstelle neu programmieren kann. Die wichtigsten Features sind:

  • 80c552-Controller
  • 64 kB FLASH-ROM, 32 kB RAM
  • In-circuit-programmierbar
  • Komplette Adreßlogik über GAL
  • 9 Chipselect-Signale für externe Bausteine am Adreßbus
  • I2C-Bus
  • Watchdogtimer, Batteriespannungsüberwachung, Backupbatterie für RAM
  • Komplette RS232-Anschluß (MAX232)
  • Anschluß über zwei 36-polige Buchsenleisen (2,54mm)
  • Kompatibel zur Entwicklungsumgebung von Wickenhäuser

Dieses Board wurde im Elektor in der Januarausgabe 2004 veröffentlicht. Die Platine kann also beim Elektorverlag (für wenig Geld :-) bestellt werden.
